DRI Industri (Direct Reduced Iron Industry) repræsenterer et kritisk segment af stålmetallurgi, der fokuserer på omdannelsen af jernmalm til metallisk jern med høj renhed gennem gasbaserede eller kulbaserede reduktionsprocesser ved temperaturer under jernets smeltepunkt. Tuopu Industry (Jiangsu) Co., Ltd. er et professionelt mærke af varmeovne og centrifugalstøbeovnsrør i Kina, der fungerer som førsteniveauleverandør til SINOPEC, PetroChina og CNOOC og en kvalificeret leverandør til Sinochem Group. Virksomheden driver en produktionsbase for storskala fyrede varmeapparater, et intelligent produktionssted for ovnrør og en roll-on/roll-off dock, der leverer EPC-kontrakttjenester til DRI ovn and Reformer rørsamling for DRI.
Kerneprocesser og udstyrskonfiguration i DRI-industrien
Inden for DRI-industrien tegner gasbaserede akselovnsprocesser sig for ca. 75,8% af den globale produktionskapacitet, hvor MIDREX og Energiron er de to dominerende teknologiruter. Kerneprocesflowet omfatter fire trin: reduktion, reformering, varmegenvinding og brikettering. Tuopu Industry (Jiangsu) Co., Ltd. leverer DRI Furnace and Reformer Tube Assembly til DRI, som er nøgleudstyr i denne proceskæde, hvilket direkte påvirker genereringseffektiviteten for at reducere gas og omdannelseskvaliteten af jernmalm.
Forberedelse af reducerende gas er det centrale element i DRI-processer. Naturgas (typisk metan) blandes med recirkuleret ovngas og strømmer gennem reformerrør fyldt med nikkelbaserede katalysatorer, hvor den gennemgår reformeringsreaktioner ved forhøjede temperaturer for at producere en reducerende gas rig på brint og carbonmonoxid. Tuopu Industry (Jiangsu) Co., Ltd. fremstiller Reformer Catalyst Tubes ved hjælp af centrifugalstøbeteknologi, der er i stand til at modstå driftstemperaturer på over 900°C og komplekse termiske spændingscyklusser, hvilket sikrer en stabil reducerende gassammensætning.
| Procestype | Reduktionsmiddel | Reaktorform | Global kapacitetsandel | Typisk temperaturområde |
| Gasbaseret akselovn | Naturgas / Brint | Akselovn | 75,8 % | 900-1050°C |
| Kul-baseret roterovn | Ikke-koksende kul | Roterovn | 24 % | 900-1050°C |
| Gasbaseret fluidiseret seng | Naturgas | Reaktor med fluidiseret leje | 0,2 % | Ca. 600°C |
| Roterende ildstedsovn | Kul / Koks | Rotary Hearth Furnace (RHF) | Mindre andel | 1250-1350°C |
Tabellen ovenfor illustrerer tydeligt fordelingen af store teknologiruter i DRI-industrien. Gasbaserede akselovnsprocesser dominerer på grund af deres høje effektivitet, lave emissioner og fleksible produktformer (kold DRI, varm DRI og varm briketeret jern HBI). Tuopu Industry (Jiangsu) Co., Ltd. designer sin DRI Furnace-produktlinje specifikt til gasbaserede akselovne og tilhørende reformeringssystemer, der dækker hele forsyningskæden fra reduktionsovnens krop til reformerrørsamlinger.
Tekniske krav og fremstillingsstandarder for DRI Reformer Tube

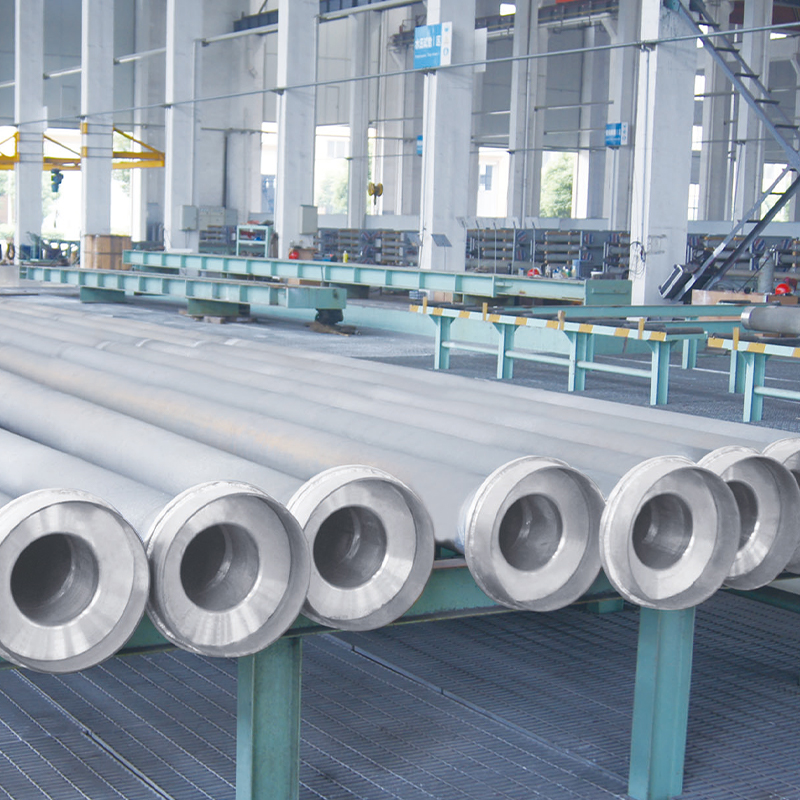

DRI Reformer Tube er den kernetrykbærende komponent i reformeringsovnen, der fungerer under ekstremt hårde forhold: indre temperaturer over 900°C, direkte strålingsopvarmning fra forbrændingsflammer på ydersiden, højt internt gastryk og mekanisk slid fra katalysatorlejer. Tuopu Industry (Jiangsu) Co., Ltd. anvender centrifugalstøbeteknologi til at fremstille Reformer Catalyst Tubes, en proces, der sikrer tæt vægmikrostruktur, raffineret kornstruktur og væsentligt forbedret krybemodstand og oxidationsmodstand ved høje temperaturer.
Med hensyn til materialevalg anvender DRI Reformer Tubes typisk høj-nikkel-chrom legeringer (såsom HP og HK kvaliteter), indeholdende 25%-35% krom og 35%-45% nikkel, med tilsætninger af niobium, wolfram, titanium og andre sporstoffer til styrkelse af korngrænsen. Tuopu Industry (Jiangsu) Co., Ltd. driver et intelligent produktionssted for ovnrør udstyret med avanceret centrifugalstøbeudstyr og ikke-destruktive testsystemer, hvilket sikrer, at hvert reformerrør opfylder de strenge kvalitetsstandarder i den petrokemiske industri.
Key Performance Indicators for Reformer Tubes
- Driftstemperatur: Indvendig 900–1050°C, vægtemperatur op til 1100°C
- Trykkrav: Modstå internt reducerende gastryk og katalysatorlejevægt
- Materiale Standard: Høj nikkel-chrom varmebestandig legering, tæt centrifugal støbt struktur
- Levetid: Typisk driftscyklus ca. 8-12 år
- Fremstillingsproces: Centrifugalstøbning præcisionsbearbejdning ikke-destruktiv prøvning
Fejltilstande for reformerrør omfatter primært krybedeformation, termisk udmattelsesrevner, karburiseringsskørhed og oxidafskalning. Tuopu Industry (Jiangsu) Co., Ltd. adresserer disse risici gennem optimerede legeringssammensætningsforhold, kontrollerede støbeafkølingshastigheder og strenge fabriksinspektionsprotokoller under design og fremstilling af Reformer Tubes. Som leverandør på første niveau til SINOPEC, PetroChina og CNOOC har virksomhedens produkter vist langsigtet stabil drift på tværs af flere DRI-installationer.
Strukturelt design og tekniske anvendelser af DRI-ovn

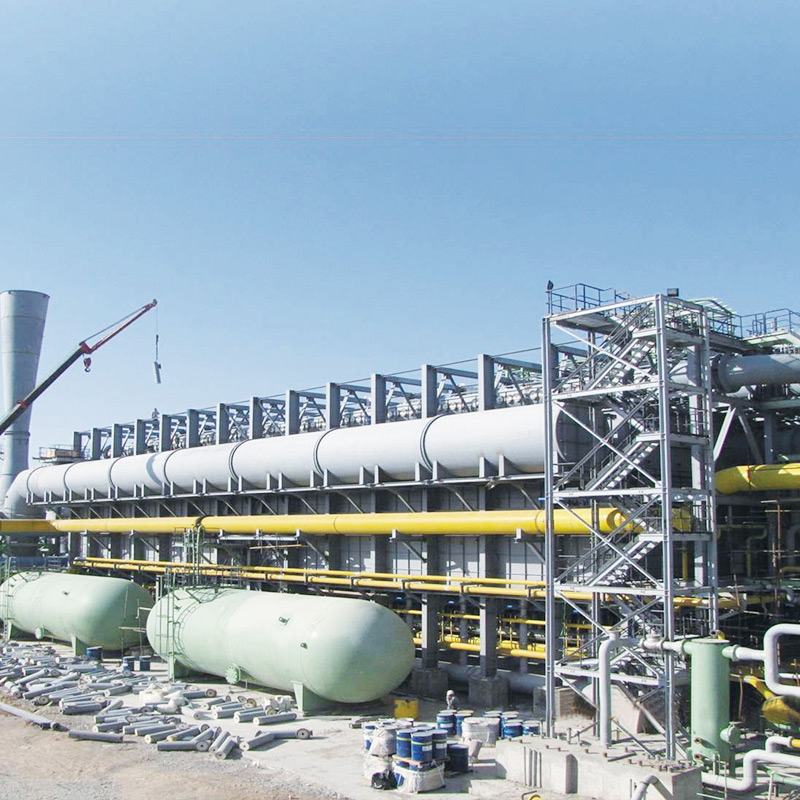

DRI Furnace er kernereaktoren i gasbaserede direkte reduktionsprocesser, og dens strukturelle design påvirker reduktionseffektiviteten, energiforbruget og produktmetalliseringshastigheden direkte. En typisk gasbaseret DRI-skaktovn består af en cylindrisk beholder foret med ildfaste materialer. Jernmalmspellets eller malmklumper lades fra toppen og falder ned ved hjælp af tyngdekraften og kommer i kontakt med den opadstrømmende reducerende gas i modstrøm for at fuldende reduktionsreaktionen. Tuopu Industry (Jiangsu) Co., Ltd. leverer EPC-kontrakttjenester til DRI Furnace, der dækker hele arbejdsgangen fra ingeniørdesign og udstyrsfremstilling til installation, idriftsættelse og projektstyring.
I ingeniørpraksis skal DRI Furnace-designet tage hensyn til følgende faktorer: højde-til-diameter-forholdet mellem ovnlegemet, ensartethed af reducerende gasfordeling, kontrol af belastningens nedstigningshastighed og pålideligheden af dynamiske tætningssystemer. Tuopu Industry (Jiangsu) Co., Ltd. udnytter modne ingeniørløsninger og omfattende erfaring med byggeprojektledelse til at levere EPC-tjenester til varmeovne til adskillige indenlandske og internationale petrokemiske, kulkemiske og olieraffinaderiinstallationer. Produktporteføljen omfatter ethylenkrakningsovne, hydrogengenereringsreformere, styrenenhedsvarmeovne, CDU- og VDU-varmeovne, fire-i-en-reformere og mere.
| Udstyrs navn | Funktion | Kernekomponenter | Ansøgningsfelt |
| DRI Furnace | Jernmalm direkte reduktionsreaktor | Aksellegeme, ildfast foring, gasdistributionssystem | Gasbaserede DRI-anlæg |
| Reformer Tube Assembly | Reduktionsgasreaktor | Reformerrør, katalysatorer, rørplade, pigtailrør | DRI reformeringssystemer |
| Ethylen cracking ovn | Kulbrinte højtemperaturkrakning | Revnerør, strålesektion, konvektionssektion | Petrokemiske ethylenanlæg |
| Hydrogen Generation Reformer | Naturgasdampreformering til brint | Reformerrør, brændere, genvinding af spildvarme | Raffinering / kemisk brintproduktion |
| Fire-i-en reformator | Multi-proces integreret opvarmning | Strålende sektion, konvektionssektion, samlerør | Storskala raffinering-kemisk integration |
Tabellen ovenfor viser de vigtigste produktlinjer fra Tuopu Industry (Jiangsu) Co., Ltd. i DRI-industrien og relaterede sektorer. Det er vigtigt at understrege, at virksomheden kun leverer produktmodeller og funktioner, der er eksplicit angivet på dens hjemmeside, herunder Reformer Tube Assembly for DRI, DRI Furnace, ethylen-krakningsrør, strålespoler, konvektionssektioner og andre. Alle produktbeskrivelser er baseret på faktiske produktionskapaciteter og ingeniørerfaring.
Udviklingstendenser og grøn transformation i DRI Industri
Den globale DRI-industri gennemgår en dybtgående grøn transformation. Konventionelle naturgasbaserede DRI-processer udviser allerede betydeligt lavere CO2-emissioner end højovnsruter, mens DRI-teknologi, der anvender 100 % grøn brint som reduktionsmiddel, betragtes som nøglevejen for stålindustriens dekarbonisering. Førende teknologiudbydere såsom MIDREX har udviklet anlægsdesign, der er i stand til fleksibelt at skifte mellem reduktionsmidler (naturgas, brint, syngas), og reservere tekniske grænseflader til fremtidig fuldt brintbaseret reduktion. Tuopu Industry (Jiangsu) Co., Ltd. overvåger denne tendens nøje, og dens DRI Furnace and Reformer Tube Assembly designs er allerede i stand til at rumme varierende reducerende gassammensætninger.
Med hensyn til produktionsskala repræsenterer DRI-anlæggenes designfleksibilitet en anden væsentlig fordel. I modsætning til den traditionelle højovn-BOF-rute, som kræver en årlig minimumsproduktion på cirka 2 millioner tons for økonomisk levedygtighed, kan DRI-anlæg starte fra så små som 0,5 millioner tons om året og danne mini-møllestålværker med lysbueovne (EAF). Dette gør dem særligt velegnede til regioner med spredte ressourcer eller begrænset naturgas/brintforsyning. Tuopu Industry (Jiangsu) Co., Ltd. tilbyder EPC-kontraktfunktioner, der dækker DRI-projekter i forskellige skalaer, fra levering af kerneudstyr til komplet ingeniørlevering, med skræddersyede løsninger tilgængelige.
FAQ
Hvilke materialer bruges typisk til fremstilling af DRI Reformer Tubes
DRI Reformer Tubes er typisk fremstillet af høj nikkel-chrom varmebestandige legeringer (såsom HP og HK kvaliteter) ved hjælp af centrifugal støbeteknologi til at modstå driftstemperaturer over 900°C og høje interne gastrykmiljøer.
Hvad adskiller en DRI-ovn fra konventionelle fyrede varmeovne
En DRI Furnace er en akselreaktor, der er specielt designet til direkte reduktion af jernmalm. Dens definerende egenskaber omfatter modstrøms gas-fast kontakt, dynamiske tætningssystemer og ildfast foring, der fundamentalt adskiller sig fra konventionelle fyrede varmeapparater i procesprincipper og strukturelt design.
Hvad er den typiske sammensætning af reducerende gas i gasbaserede DRI-processer
I gasbaserede DRI-processer består reducerende gas typisk af ca. 55% brint og 36% kulilte, med et H2/CO-forhold på ca. 1,5, genereret gennem katalytisk reformering af naturgas i Reformer Tubes.
Hvad er de vigtigste produktformer for DRI
DRI-produkter er tilgængelige i tre hovedformer: koldt DRI (CDRI), varmt DRI (HDRI) og varmt briketjern (HBI). HBI fremstilles ved at komprimere varm DRI til højdensitetsbriketter for sikker opbevaring og transport.
Hvad er den typiske levetid for et Reformer Tube
Under normale driftsforhold har Reformer Tubes typisk en levetid på ca. 8 til 12 år, afhængigt af driftstemperatur, tryksvingninger, katalysatorudskiftningsfrekvens og rørmaterialekvalitet.
Hvilke DRI-relaterede tjenester leverer Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. leverer fremstilling og levering af kerneudstyr, herunder DRI Furnace and Reformer Tube Assembly for DRI, samt EPC-entreprisetjenester til fyrede varmelegemer, der dækker ingeniørdesign, udstyrsfremstilling, installation, idriftsættelse og projektledelse.
Hvilke miljømæssige fordele tilbyder DRI-processen sammenlignet med højovnsstålfremstilling
DRI-processer forbruger cirka halvdelen af energien fra højovnsruter og genererer betydeligt lavere CO2-emissioner. Når man bruger 100 % brint som reduktionsmiddel, kan der opnås næsten nul kulstofemissioner, hvilket repræsenterer en kerneteknologisk vej for grøn omstilling i stålindustrien.
Hvilke fordele giver centrifugalstøbning til fremstilling af Reformer Tube
Centrifugalstøbning producerer reformerrør med tæt væg-mikrostruktur, raffineret kornstørrelse og fravær af krympningsdefekter, hvilket væsentligt forbedrer højtemperatur-krybemodstand, oxidationsmodstand og trykbærende kapacitet sammenlignet med statiske støbeprocesser.
