Kerneprocesudstyr
A fyret varmelegeme til olieraffinaderi er det centrale termiske udstyr i petroleumsraffineringsoperationer, der overfører varme fra brændstofforbrænding til procesvæsker, der strømmer gennem rørformede spoler. Det giver præcis temperaturkontrol til kritiske raffinaderiprocesser, herunder rådestillation, hydrokrakning, forsinket koksdannelse og katalytisk reformering. Tuopu Industry (Jiangsu) Co., Ltd. er et professionelt mærke af varmeovne og centrifugalstøbeovnsrør i Kina, der fungerer som førsteniveauleverandør til SINOPEC, PetroChina og CNOOC og en kvalificeret leverandør til Sinochem Group. Virksomheden driver en storstilet produktionsbase for fyrede varmelegemer, et intelligent anlæg til produktion af ovnrør og en roll-on/roll-off dock, der leverer EPC-kontrakttjenester til opvarmning af ovne til kunder på tværs af petrokemiske, kulkemiske og olieraffinaderiindustrier.
Kernetyper af raffinaderifyrede varmeapparater
R
Reaktionsvarmer
Opvarmning og katalytiske reaktioner forekommer samtidigt inde i rør ved 850 til 1000 grader Celsius, der bruges til hydrokrakning og katalytisk reformering.
D
Destillationsvarmer
Hæver kulbrintestrømme til specifikke temperaturer uden at forårsage revner, brugt til rådestillation og separation af aromater.
I henhold til API 560-standarder omfatter almindelige varmelegemekonfigurationer lodrette cylindriske varmelegemer, vandrette kabinevarmere, kassevarmere med lodrette rør og spiralformede varmelegemer. Lodrette cylindriske varmelegemer tilbyder høj varmeoverførselseffektivitet og ensartet temperaturfordeling. Kabine vandrette batterivarmere har et kompakt design med minimalt fodaftryk. Kassevarmere med lodrette rør giver nem adgang til vedligeholdelse. Spiralformede spolevarmere minimerer trykfald og tilsmudsningspotentiale. Tuopu Industry (Jiangsu) Co., Ltd. udnytter modne tekniske løsninger og uafhængige kerneproduktproduktionskapaciteter til at tilpasse alle disse varmevarmetyper.
Termisk effektivitet og optimering
85-92 %
Typisk termisk effektivitetsområde
60-65 %
Energiomkostninger Andel af samlede driftsomkostninger
20-25 °F
Forøgelse af filmtemperatur
Fordobler forkoksningshastigheden
Strålingssektionen fungerer ved de højeste temperaturer i varmelegemet, hvor rørmetaltemperaturer direkte bestemmer udstyrets levetid. Konvektionssektionen genvinder spildvarme fra røggas gennem ribberør, hvilket tjener som en kritisk faktor til at forbedre den samlede effektivitet. Tuopu Industry (Jiangsu) Co., Ltd. lægger vægt på ensartet varmefluxfordeling i strålesektionen og optimeret spildvarmegenvinding i konvektionssektionen. Koksdannelse er den primære udfordring, der påvirker langtidsdrift. For hver stigning på 20 til 25 grader Fahrenheit i filmtemperaturen fordobles forkoksningshastigheden cirka. Tuopu Industry (Jiangsu) Co., Ltd. har akkumuleret omfattende erfaring med optimering af fyrede varmelegemer gennem tæt samarbejde med East China Institute, Huafu Institute og Luoyang Institute.
Tuopu industri produktportefølje
| Produktnavn | Applikationsenhed | Kernefunktion |

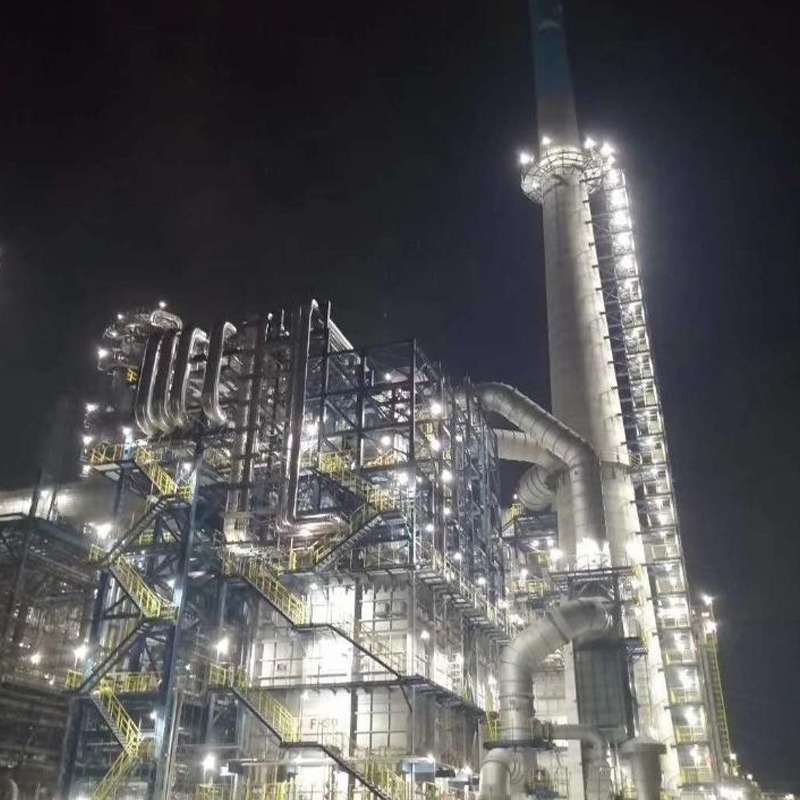

| Fyret varmelegeme til CDU og VDU | Rådestillationsenhed | Opvarmning af råolie til destillationstemperatur til komponentadskillelse |

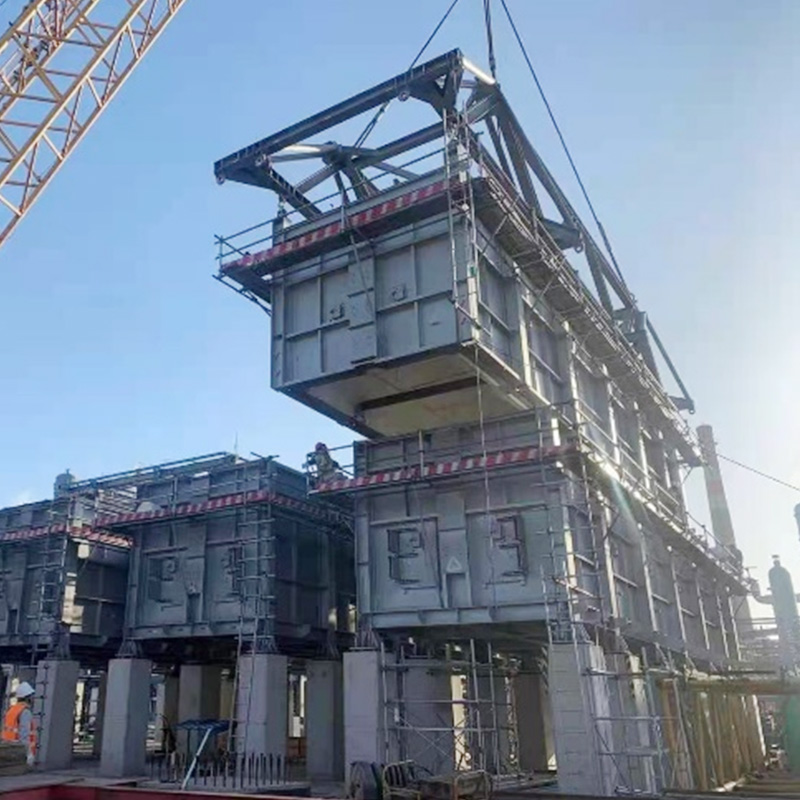

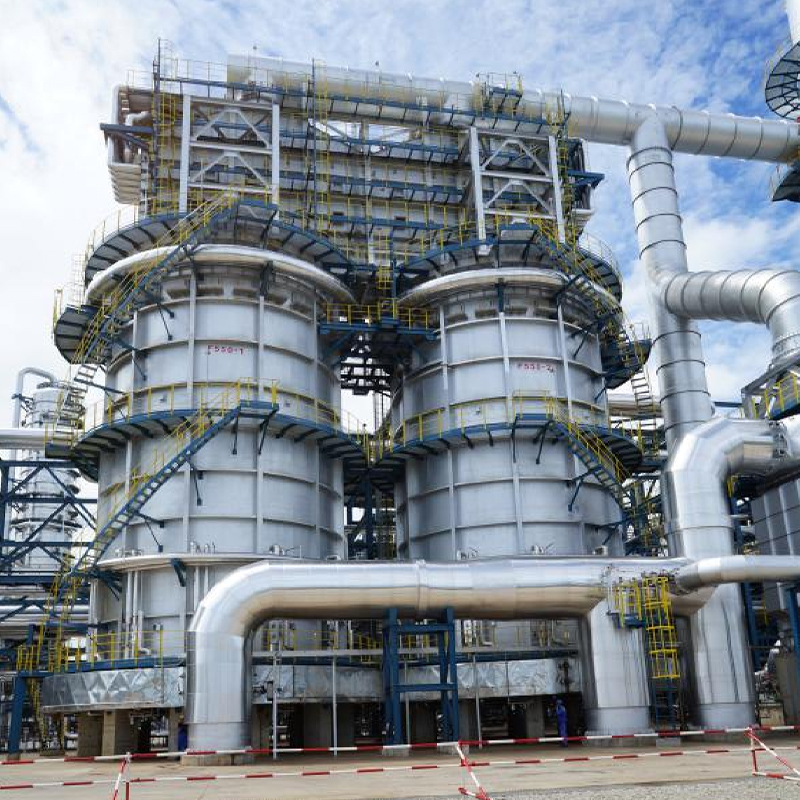

| Hydrocracking fyret varmelegeme | Hydrokrakningsenhed | Tilvejebringelse af højtemperaturvarmekilde til hydrokrakningsreaktioner af tung olie |

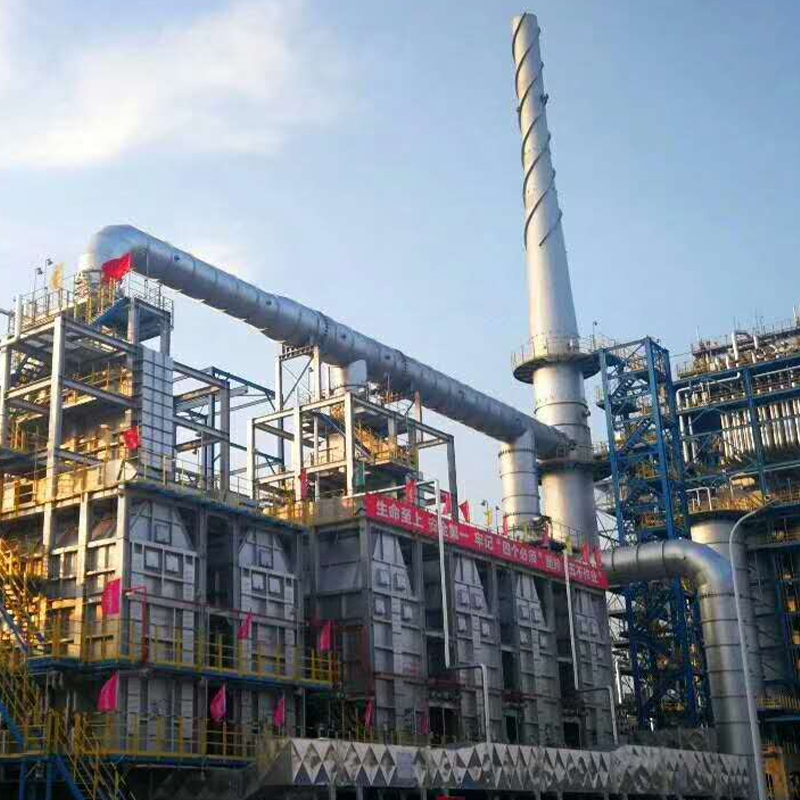

| Rester Hydrocracking Heater | Resthydrobehandlingsenhed | Behandling af høj-svovl-høj-metalrester for at forbedre let olieudbytte |

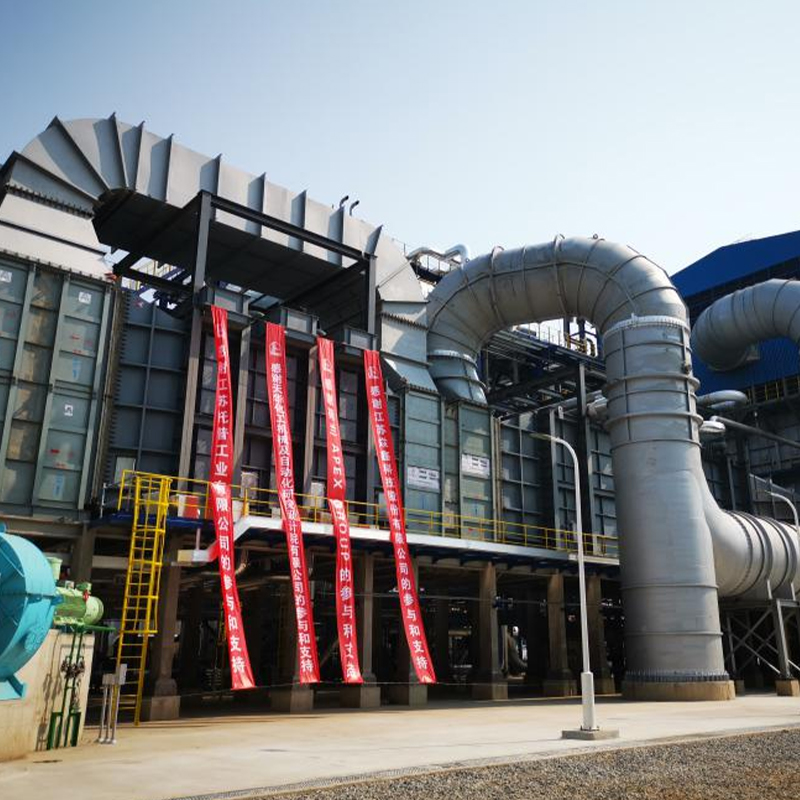

| Hydrogen Generation Reformer | Brintproduktionsenhed | Leverer varme på 1000 grader Celsius til kulbrintedampreformering |

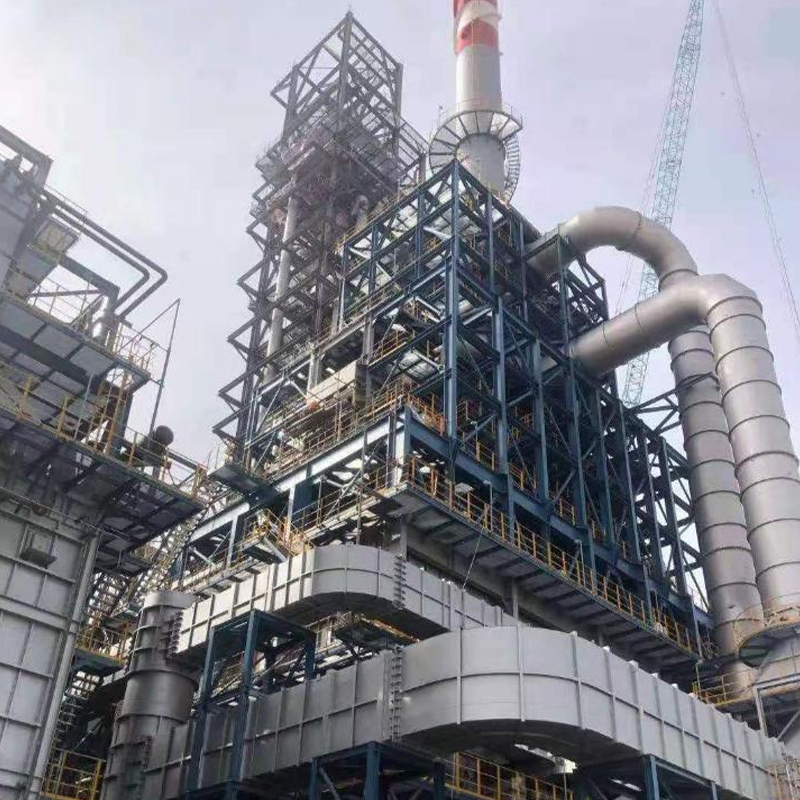

| Fire-i-en reformerende fyret varmelegeme | Katalytisk reformerende enhed | Integrering af multi-pass reaktionsopvarmning for at forbedre enhedens kompakthed |

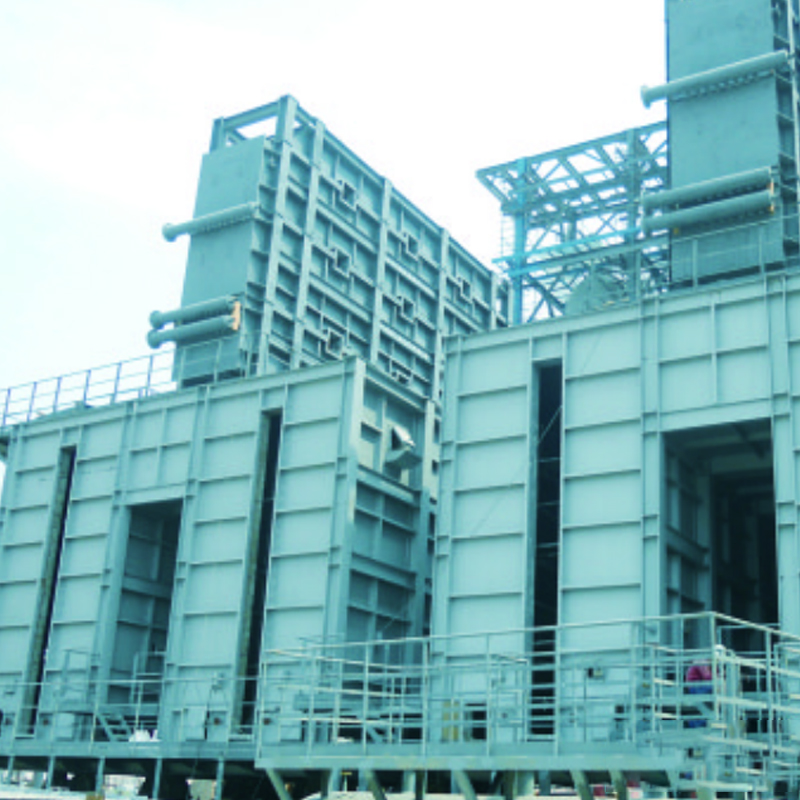

| Forsinket koksvarmer | Forsinket koksningsenhed | Opvarmning af tunge rester til krakningstemperatur til petroleumskoksproduktion |

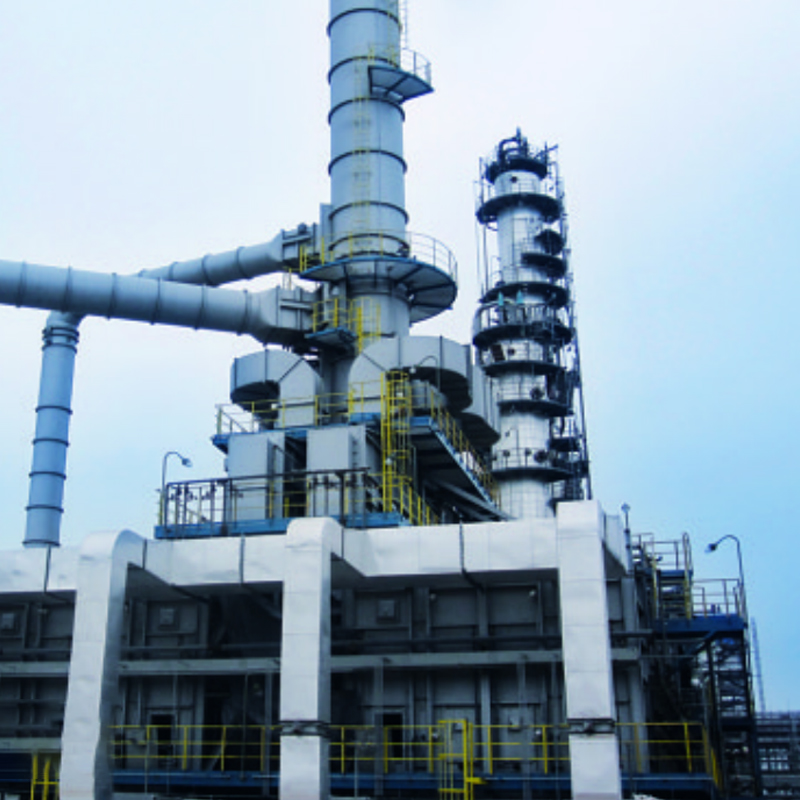

| Varmelegeme til Visbreaking enhed | Visbreaking Unit | Reduktion af tung olies viskositet for at forbedre strømningsegenskaberne |

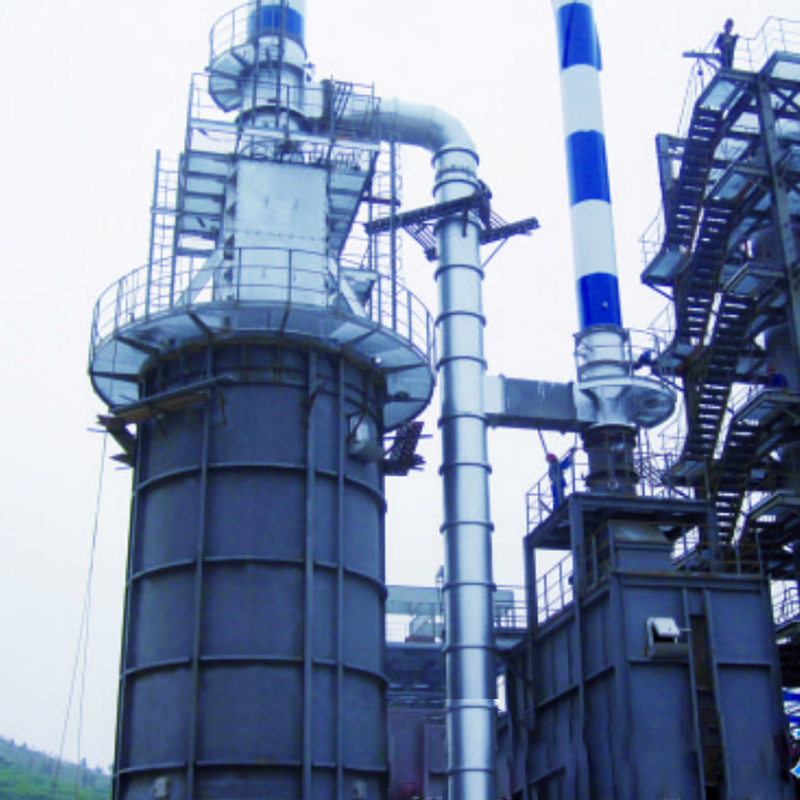

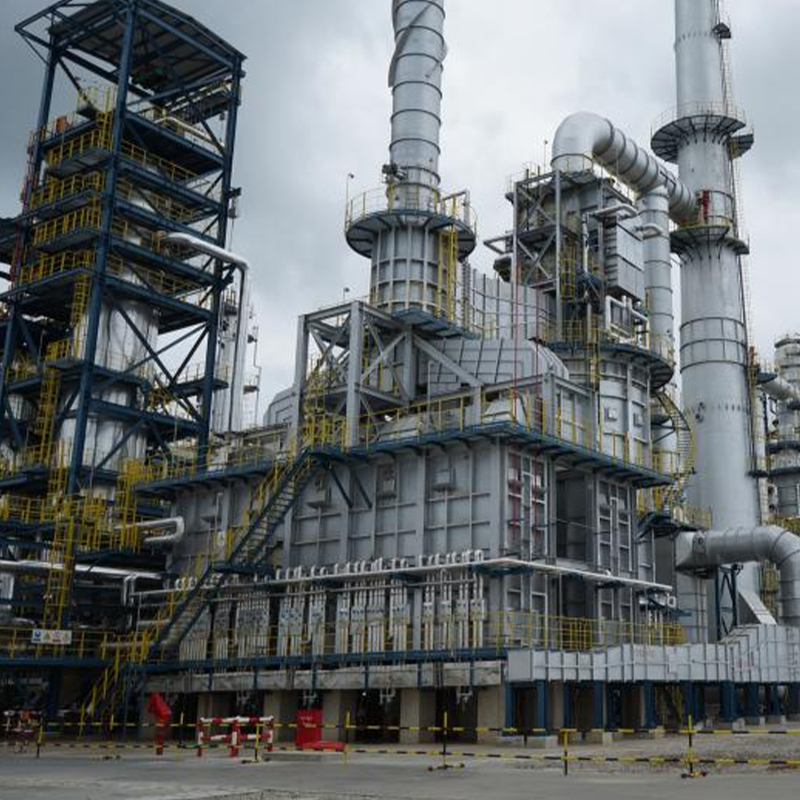

| Diesel Hydrotreating Fyret Varmelegeme | Diesel hydrobehandlingsenhed | Forvarmning af råmateriale til hydroafsvovling og denitrifikationsreaktioner |

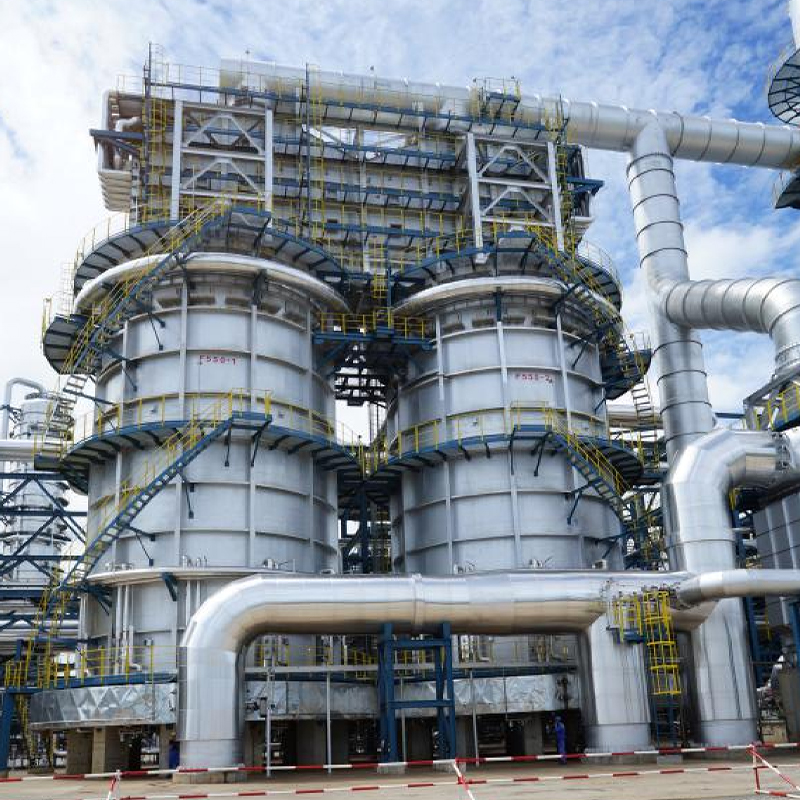

| Xylen genopvarmer | Aromatisk separationsenhed | Tilvejebringelse af reboiler-varmekilde til xylen-destillationskolonne |

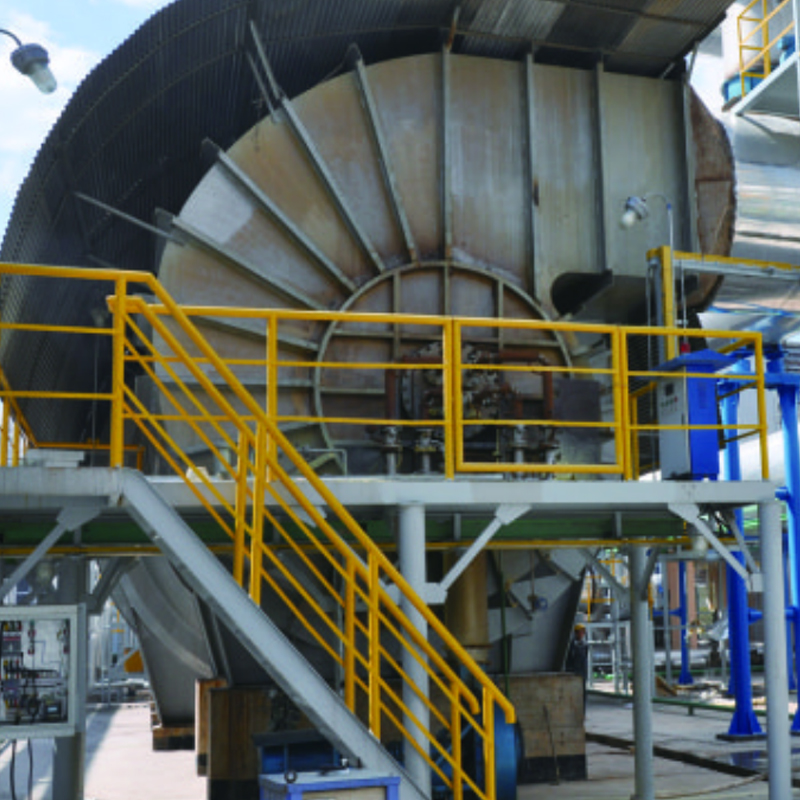

| Svovlforbrændingsovn | Svovlgenvindingsenhed | Forbrænding af svovlholdig afgangsgas for at opfylde miljøstandarder |
Materialevalg og holdbarhed
01
Strålende sektionsrør
HP-serien centrifugalstøbt legeret stålrør, stabilt over 950 grader Celsius, med højtemperatur-krybemodstand og anti-karburisering
➔
02
Konvektionssektionsfinner
Afbalancering af varmemodstand med røggaskorrosionsbestandighed for effektiv spildvarmegenvinding
➔
03
Modulært ildfast
Ildfaste fibermoduler, letvægts, overlegen isolering, nem installation, erstatter traditionelle mursten
Tuopu Industry (Jiangsu) Co., Ltd. driver en intelligent produktionslinje til centrifugalstøbeovnsrør, der fremstiller kernekomponenter, herunder ethylen-krakningsrør og strålespoler med fremragende krybemodstand ved høje temperaturer og anti-karbureringsegenskaber. Virksomheden anvender modulære ildfaste beklædningsstrukturer i brændt varmeapparat, kombineret med optimeret brænderarrangement, for at opnå ensartet temperaturfeltfordeling og forhindre rørskader fra lokal overophedning.
Sikker drift og miljøoverholdelse
⚠
Kritiske data
Hver stigning på én procent i overskydende luftforhold øger brændstofforbruget med cirka 0,5 procent, med tilsvarende stigninger i NOx- og CO2-emissioner. Tuopu Industry (Jiangsu) Co., Ltd. integrerer avancerede forbrændingskontrolsystemer i fyrede varmeapparater, der opnår dobbelte mål om forbrændingsoptimering og emissionskontrol gennem præcis overvågning af røggas-iltindhold og rørvægstemperaturer.
Under opstarts- og nedlukningsfaser udgør fyrede varmeapparater den højeste sikkerhedsrisiko i raffinaderidrift. Tuopu Industry (Jiangsu) Co., Ltd. tekniske løsninger overholder strengt internationale sikkerhedsstandarder, og omfatter pålidelig flammedetektion, brændstofafspærring og ventilationsspærresystemer for at sikre sikker drift gennem hele udstyrets livscyklus.
Ofte stillede spørgsmål
Q1
Hvilken termisk effektivitet kan raffinaderifyrede varmeapparater typisk opnå
Moderne raffinaderifyrede varmeapparater opnår typisk termisk effektivitet mellem 85 og 92 procent. Strålingssektionen overfører varme gennem konvektion og stråling, mens konvektionssektionen genvinder spildvarme ved hjælp af ribberør. Opretholdelse af passende overskydende luftforhold, regelmæssig rensning af konvektionssektionsbesmudsning og optimering af brænderens flammegeometri er effektive foranstaltninger.
Q2
Hvad er hovedårsagerne til koksdannelse, og hvordan man forebygger det
Forkoksning er primært forårsaget af for høj rørvægsfilmtemperatur, lav væskehastighed og forlænget opholdstid. Industridata viser, at for hver stigning på 20 til 25 grader Fahrenheit i filmtemperaturen fordobles forkoksningshastigheden cirka. Forebyggelse omfatter forøgelse af massehastigheden for at reducere filmtemperaturen, optimering af dampinjektion, som kan reducere forkoksningshastigheden med cirka 16 procent, og vedtagelse af små flamme multibrænderarrangementer.
Q3
Hvad er hovedvarmerkonfigurationerne, der bruges i raffinaderier
I henhold til API 560-standarderne omfatter almindelige konfigurationer lodrette cylindriske varmelegemer med høj effektivitet og ensartet fordeling, vandrette kabinevarmere med kompakt struktur, kassevarmere med lodrette rør for nem vedligeholdelse og spiralformede varmelegemer til væsker med høj viskositet. Udvælgelsen afhænger af proceskrav, stedets forhold og investeringsbudget.
Q4
Hvad er den typiske driftscykluslængde for fyrede varmeapparater
Driftscyklusser varierer efter procestype og råmateriale. Forsinkede koksvarmere gennemgår typisk online afkoksning hver 3. til 6. måned, med damp-luft afkoksning cirka hver 12. måned. Rådestillationsvarmere kan opnå cyklusser på 3 til 5 år. Optimering af parametre, styrkelse af overvågning og rettidig afkoksning forlænger driftscyklusser.
Q5
Hvilke materialer bruges almindeligvis til strålesektionsrør
Strålende sektionsrør arbejder ved 850 til 1000 grader Celsius, typisk ved hjælp af HP-seriens centrifugalstøbte legerede stålrør som HP-50 og HP-Plus. Disse materialer udviser fremragende krybemodstand ved høje temperaturer, anti-karburisering og oxidationsmodstand. Tuopu Industry (Jiangsu) Co., Ltd. driver en intelligent produktionslinje for centrifugalstøbeovnsrør.
Q6
Sådan reduceres NOx-emissioner fra fyrede varmeovne
Primære tilgange omfatter installation af lav-NOx-brændere, der udnytter trinvis forbrænding og recirkulation af røggas til at kontrollere emissioner under 30 milligram pr. normal kubikmeter, optimering af forbrændingsluftens forvarmningstemperatur, præcis styring af overskydende luftforhold og udførelse af regelmæssig brændervedligeholdelse.
Q7
Hvordan påvirker tilsmudsning af konvektionssektionen varmeapparatets drift
Tilsmudsning af konvektionssektionen reducerer varmeoverførselseffektiviteten betydeligt, hvilket fører til øget stabeltemperatur og brændstofforbrug. Begroningslaget fungerer som termisk isolering. Regelmæssig rengøring med dampsodblæsere er afgørende. Våd damp forårsager erosionsskader, så det er vigtigt at sikre, at dampen er tør.
Q8
Hvad er fordelene ved EPC-entreprise til fyrede varmelegemeprojekter
EPC-kontraktering integrerer design, indkøb og konstruktion under en enkelt ansvarlig enhed, hvilket effektivt forkorter tidsplaner og reducerer omkostningerne til grænsefladeadministration. Tuopu Industry (Jiangsu) Co., Ltd. besidder EPC-kapaciteter til fyrede varmeapparater med en stor produktionsbase og omfattende projektledelseserfaring.
Udvalgsanbefalinger
Nye raffinaderiprojekter
Prioriter højeffektive, stærkt automatiserede varmeovnskonfigurationer for at reducere langsigtede driftsomkostninger. Strålingssektionen skal bruge højtemperaturlegerede centrifugalstøbte rør, konvektionssektionen skal bruge korrosionsbestandige ribberør, og den ildfaste foring skal anvende modulære fiberstrukturer.
Forny projekter
Fokuser på at evaluere potentialet til forbedring af energieffektiviteten og emissionsoverholdelsesveje. Etablering af omfattende vægtemperaturovervågningssystemer, udførelse af regelmæssig justering af forbrændingsoptimering og udvikling af videnskabelige afkogningsplaner er nøglen til langsigtet sikker drift.
Tuopu Industry (Jiangsu) Co., Ltd., gennem dybt samarbejde med anerkendte forskningsinstitutter, uafhængige kerneproduktproduktionskapaciteter og omfattende ingeniørerfaring, giver globale raffinaderikunder fuld livscyklussupport fra konceptuelt design til eftersalgsservice.
