Udvalg af fyrede varmelegemer: typer og anvendelser i den petrokemiske industri

Udvalg af fyrede varmelegemer til den petrokemiske industri skal centrere sig om tre kernedimensioner: proceskrav, termiske effektivitetsbenchmarks og sikkerhedsoverholdelse. Tuopu Industry (Jiangsu) Co., Ltd., som leverandør på første niveau til SINOPEC, PetroChina og CNOOC, dækker hele produktsortimentet, herunder ethylenkrakningsovne, hydrogengenereringsreformere og styrenenhedsvarmere, med fuld EPC-kontraktevne fra procespakkedesign til opstart af anlæg. Moderne petrokemiske varmeapparater opnår en termisk effektivitet på over 85 % gennem optimeret varmebelastningsfordeling mellem stråle- og konvektionssektioner, højeffektive brændere og spildvarmegenvindingssystemer.

Kernetyper og tekniske applikationer

Petrokemisk fyrede varmeapparater er klassificeret i flere strukturelle former baseret på proceskrav. Tuopu Industry udfører skræddersyet design i henhold til specifikationerne fra forskellige proceslicensgivere. Hovedtyperne omfatter ovne af kassetype, cylindriske ovne og vertikale ovne.

I kassevarmere optager procesvæsker i strålesektionsrør varme primært gennem direkte stråling fra flammer, mens konvektionssektionen overfører varme via røggaskonvektion. Cylindriske ovne har typisk vertikalt arrangerede strålerør, hvor nogle modeller anvender spiralformede spoledesign, der er egnede til installationer med begrænset plads. Lodrette ovne optimerer forholdet mellem ovnhøjde og diameter og opnår store strålevarmeoverførselsområder inden for begrænset jordplads.

Fra forbrændingsluftforsyningsperspektivet omfatter tekniske design fire tilstande: naturligt træk, tvungen træk, induceret træk og balanceret træk. Tvungen træk bruger ventilatorer til at øge lufthastigheden og forbedre brændstof-luftblandingen. Naturligt træk er afhængig af densitetsforskellen mellem gasser i og uden for skorstenen for at generere sug. Balanceret træk anvender både tvungne og inducerede trækventilatorer til præcis forbrændingskontrol. Tuopu Industry vælger det optimale ventilationsskema baseret på projektstedets forhold, højde, klima og brændstofkarakteristika.

85 %

Moderne varmelegeme termisk effektivitet

750-850°C

Ethylen Cracking Furnace Driftstemperatur

1000C

Hydrogen Reformer Peak Temperatur

Ventilationstilstandstyper

Tuopu Industry Core Product Portfolio

Tuopu Industry dækker hele den industrielle kæde af fyrede varmeapparater til den petrokemiske industri, med alle produkter fremstillet selvstændigt baseret på praktisk ingeniørerfaring. Følgende tabel viser de vigtigste produktkategorier, der faktisk leveres af virksomheden:

Produktkategori	Kernefunktion	Typisk anvendelse
Ethylen cracking ovn	Knækker naphtha, ethan og andre råmaterialer ved 750-850C for at producere ethylen og propylen	Olefinproduktionsenheder
Hydrogen Generation Reformer	Giver termisk energi op til 1000C til naturgas- eller kulbrintedampreformeringsreaktioner	Raffinaderiets brintforsyningsenheder
Styren enhed varmelegeme	Leverer stabil varmekilde til ethylbenzen-dehydrogenering til styrenproces	Styrenproduktionsanlæg
CDU og VDU Heater	Giver initial termisk energi til destillation af råolie for at adskille forskellige fraktioner	Raffinaderi CDU/VDU enheder
Fire-i-en reformator	Integrerer flere reaktionsfunktioner for at optimere termisk effektivitet og rumlig layout	Kulkemi- og syngasanlæg

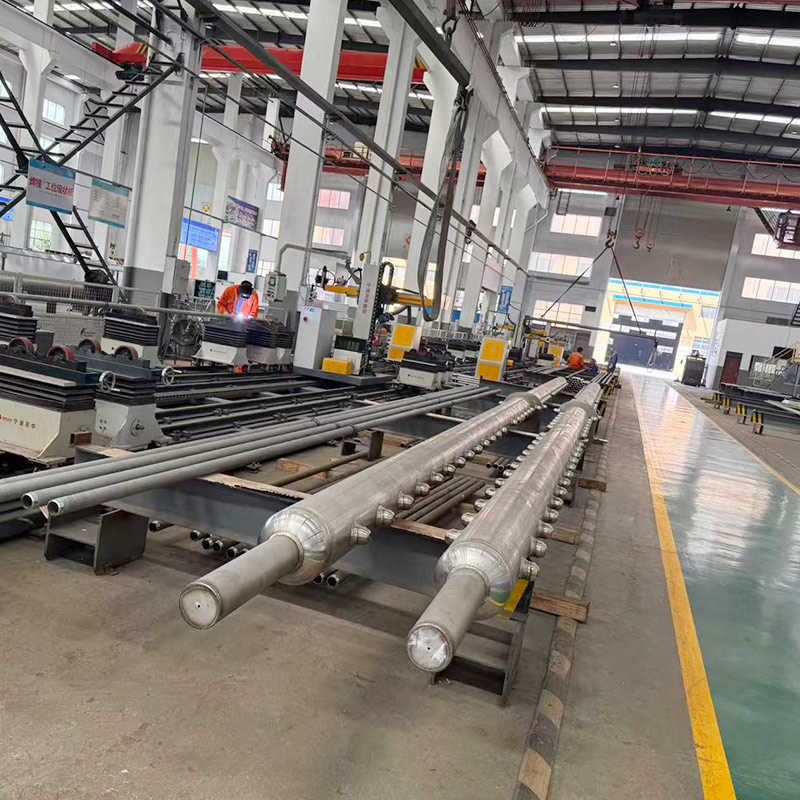

DRI Reformer Tube Samling	Leverer højtemperaturbestandige reaktionsrørsamlinger til direkte reduceret jernproces	Stålfremstilling DRI installationer
Ethylen Cracking Tube	Centrifugalstøbte højtemperatur legeringsrør, der modstår ekstreme termiske cyklusser	Strålende sektion af ethylen-krakningsovne
Strålende spole	Optimerer strålingsvarmeoverførselseffektiviteten og fordeler termisk belastning ensartet	Strålende sektioner af forskellige fyrede varmeapparater
Konvektionssektionsmodul	Genvinder spildvarme fra røggas for at forbedre den samlede termiske effektivitet	Affaldsvarmegenvinding af fyrede varmeovne

Ethylenrevneovn vs konventionel fyret varmelegeme

Ethylenkrakningsovne repræsenterer en af de mest teknisk komplekse typer fyrede varmelegemer i den petrokemiske industri. Tuopu Industry besidder dyb ekspertise i design og fremstilling af ethylenkrakningsovne, og tilbyder kunderne fuld-proces EPC-tjenester fra procespakkedesign til opstart af anlæg.

Designkernen i ethylen-krakningsovnen ligger i udvælgelsen og arrangementet af strålesektionsspoler. Tuopu Industry anvender centrifugalstøbte højtemperaturlegeringsrør som kernemateriale til strålesektionen, som opretholder fremragende krybemodstand og oxidationsmodstand ved driftstemperaturer på 750-850C. Virksomheden har gennemført adskillige EPC-projekter for ethylen-krakningsovne, og har akkumuleret betydelig erfaring med ingeniørimplementering.

Vigtigste designforskelle: Ethylenkrakningsovne skal opvarme råmaterialet til 750-850°C inden for en ekstremt kort opholdstid og hurtigt standse reaktionen. Derfor vedtager strålingssektionen spoledesign med lille diameter og kort opholdstid med ekstremt høje krav til ensartethed af varmefluxfordeling. Konventionelle fyrede varmeapparater fokuserer på steady-state varmeoverførsel med relativt afslappet rørdiameter og strømningshastighedsdesign.

Brændt varmelegeme egnet til små anlæg

Små petrokemiske anlæg står over for adskillige udfordringer i valg af fyrede varmelegemer, herunder pladsbegrænsninger, varmebelastningsudsving og brændstoftilpasning. Cylindriske og vertikale ovne fungerer som kompakte løsninger med betydelige fordele i små installationer.

Cylindriske ovne anvender lodret arrangerede strålerør, der optager minimalt gulvareal med kompakt struktur, hvilket gør dem ideelle til renoveringsprojekter med begrænset plads. Lodrette ovne optimerer forholdet mellem ovnhøjde og diameter og opnår store strålevarmeoverførselsområder inden for begrænset jordplads. Tuopu Industry udfører omfattende evalueringer baseret på projekthøjde, klimaforhold og brændstofkarakteristika for at anbefale optimale ovnkonfigurationer til små anlæg.

Evaluering Dimension	Cylindrisk ovn Fordele	Fordele ved lodret ovn
Pladsbelægning	Lille fodaftryk, velegnet til renoveringsprojekter	Høj lodret pladsudnyttelse
Varmebelastningsområde	Middel varmebelastning med stabil drift	Bredt justeringsområde for varmebelastning
Installationsomkostninger	Høj modularitet, kort installationscyklus	Enkelt fundament, lave civile omkostninger
Vedligeholdelse tilgængelighed	Praktisk udskiftning af strålerør	Rigelig konvektionssektion inspektionsplads

Valg af højtemperatur procesvarmer

Valg af petrokemiske procesvarmere til høje temperaturer fokuserer på strålingssektionsdesign, brænderkonfiguration og optimering af termisk effektivitet. Tuopu Industry anvender beregningsbaseret væskedynamiksimulering under designfasen for at optimere flammemønstrene, hvilket forhindrer lokal overophedning forårsaget af flammestød på ovnrør, samtidig med at nitrogenoxidemissioner reduceres.

Strålingssektionen tjener som kernevarmeoverførselsområde for en fyret varmeovn, og dens design bestemmer direkte anlæggets termiske effektivitet og driftssikkerhed. Ved at optimere varmebelastningsfordelingen mellem stråle- og konvektionssektioner kan moderne petrokemiske varmeovne opnå en termisk effektivitet på over 85 %. Tuopu Industry anvender højeffektive brændere og spildvarmegenvindingssystemer for at maksimere energiudnyttelseseffektiviteten og samtidig sikre proceskrav.

60-80 %

Røggas varmetabsandel

CFD

Flammemønstersimulering

API 560

International designstandard

BMS SIS

Sikkerhedslåsebeskyttelse

Ildfast foring vs Bare rør design

Petrokemisk fyrede varmerørsbeskyttelsesordninger er primært opdelt i design af ildfast foring og design af blottede rør, hver med relevante scenarier og vedligeholdelsesegenskaber.

Ildfast foringsdesign reducerer varmetabet i strålingssektionen og beskytter ovnrør mod direkte højtemperatur røggaserosion ved at påføre ildfaste materialer uden for rørene. Dette skema er velegnet til højtemperaturstrålende sektioner, der arbejder over 900 C, men kræver regelmæssig inspektion af beklædningens integritet for at forhindre lokal overophedning af røret forårsaget af beklædningens løsrivelse. Bare rørdesign eliminerer ildfast foring, udsætter rørene direkte for ovnstråling, hvilket letter daglig inspektion og online overvågning med mere bekvem vedligeholdelsesadgang.

Sammenligningsdimension	Ildfast foring Design	Bare Tube Design
Gældende temperatur	Over 900C højtemperaturstrålende sektioner	Mellem- og lavtemperatur stråle- og konvektionssektioner
Indvirkning på termisk effektivitet	Reducerer ovnens strålingstab med cirka 3-5 %	Relativt højere tab af varmeafledning i ovnen
Vedligeholdelseskrav	Kræver periodisk inspektion af foringens integritet	Letter visuel inspektion og online overvågning
Indledende investering	Højere materiale- og byggeomkostninger	Enkel struktur, lavere initialinvestering
Servicelevetid	Foring kræver periodisk udskiftning	Rørets levetid afhænger af materiale og driftsforhold

Sikker drift og vedligeholdelse Essentials

Sikker drift af petrokemiske varmeovne er af afgørende betydning. Tuopu Industry overholder nøje API 560 og andre internationale standarder under projektudførelsen og sikrer, at udstyrsdesign, materialevalg, produktionsinspektion og installation idriftsættelse overholder lovmæssige krav.

Nøgle sikkerhedsforanstaltninger omfatter: Brænderstyringssystem og sikkerhedsinstrumenteret systemlåsebeskyttelse for at forhindre brændstofophobning i brændkammeret; overvågning af ovnrørskoksning og online afkoksningsteknologi for at undgå nedbrydning af varmeoverførsel og overophedning af rørvæggen forårsaget af interne kulstofaflejringer; flerpunkts temperaturovervågning og flammedetekteringssystemer til overvågning af ovnens tilstand i realtid; regelmæssig inspektion og udskiftning af ildfaste materialer og isoleringslag for at sikre den strukturelle integritet af ovnlegemet.

Forebyggende vedligeholdelsesanbefaling: Tuopu Industry anbefaler tilstandsbaseret forudsigelig vedligeholdelse, der identificerer potentielle fejl på forhånd ved at overvåge parametre såsom rørvægstemperatur, røggassammensætning og brændstofforbrugshastighed, og derved reducere uplanlagt nedetid.

Ofte stillede spørgsmål

Hvad er de vigtigste kilder til varmetab i petrokemiske varmeapparater

De primære varmetab omfatter røggasvarmetab, der tegner sig for 60% til 80%, ovnlegemestrålingstab, ufuldstændig forbrændingstab og åbningsstrålingstab. Installation af luftforvarmere til genvinding af røggasspildvarme, optimering af isoleringstykkelse og vedtagelse af lav overskydende luftforbrændingsteknologi kan reducere disse tab betydeligt.

Hvad er koksmekanismen i varmerør, og hvordan man forhindrer det

Forkoksning er det fænomen, hvor kulbrinter revner ved høje temperaturer for at danne kulstofaflejringer, der klæber til rørvæggene, hvilket reducerer varmeoverførselseffektiviteten og forårsager overophedning af rørvæggen. Forebyggende foranstaltninger omfatter kontrol af passende revnedannelsesgrad, anvendelse af online dampafkoksningsteknologi, valg af forkoksningsbestandige legeringsmaterialer og optimering af ovnrørets indre overfladebehandlingsprocesser.

Hvad er udvælgelseskriterierne for varmeovne med tvangstræk versus naturligt træk

Tvungen træk er velegnet til områder i stor højde eller applikationer, der kræver præcis styring af forbrændingsluften, hvilket muliggør højere varmeafgivelseshastigheder pr. brænder. Naturligt træk har enkel struktur og lave driftsomkostninger, ideel til installationer med stabil brændstofgasforsyning og gunstige miljøforhold. Tuopu Industry udfører omfattende evalueringer baseret på projektets højde, klima og brændstofkarakteristika.

Hvad er fordelene ved centrifugalstøbte ovnrør frem for statisk støbning

Centrifugalstøbning danner rørstykker gennem højhastighedsrotation under centrifugalkraft, hvilket resulterer i ensartet mikrostruktur fri for krympende hulrum og porøsitet, med raffineret kornstruktur. Krybemodstanden ved høje temperaturer og den termiske udmattelsesevne er væsentligt overlegne i forhold til statisk støbte rør, hvilket gør dem særligt velegnede til ekstreme driftsforhold såsom ethylen-krakningsovne.

Hvad er fordelene ved EPC kontraherende tilstand for fyrede varmeanlæg projekter

EPC-modellen integrerer design, indkøb og konstruktion under en enkelt ansvarlig enhed, hvilket effektivt eliminerer grænsefladekoordineringsproblemer, forkorter byggeplaner og kontrollerer den samlede investering. Tuopu Industry, der udnytter sin egen produktionsbase og erfaring med projektledelse, giver kunderne fuld-processervices fra procespakkedesign til opstart af anlæg, inklusive EPC til ethylenkrakningsovnsprojekter.

Produktserie udstilling

Tuopu Industry dækker hele den industrielle kæde af fyrede varmeapparater til den petrokemiske industri. Følgende udstillingsvindue præsenterer virksomhedens kerneproduktserie, der dækker nøgleprocessegmenter, herunder ethylenkrakning, styrenproduktion og olefinkonvertering.

Ethylen cracking ovn

Olefin produktion

Styrenfyret varmelegeme

Aromatisk enhed

Olefin konverteringsvarmer

Olefinkonvertering

Hexan-dehydrogeneringsvarmer

Dehydrogeneringsproces

Fyret Varmelegeme til PDH

PDH enhed

Konklusion

Fyrede varmeapparater til den petrokemiske industri tjener som det termiske hjerte i petrokemiske installationer, med designkvalitet, der direkte påvirker anlæggets driftseffektivitet, sikkerhed og økonomi. Tuopu Industry (Jiangsu) Co., Ltd., bakket op af leverandørkvalifikationer på første niveau, en komplet produktionsbase og omfattende EPC-projekterfaring, giver globale kunder omfattende løsninger, der spænder fra konstruktion af fyrede varmelegemer til udstyrsfremstilling og byggeplads. Uanset om det drejer sig om ethylenkrakningsovne, hydrogengenereringsreformere eller CDU- og VDU-varmere, så leverer Tuopu Industry skræddersyede produkter og tjenester, der opfylder internationale standarder.
