Hvad er en fyret varmeovn til et olieraffinaderi? Typer forklaret

Direkte svar

En fyret varmelegeme til et olieraffinaderi er det termiske kerneudstyr, der forbrænder brændstofgas eller brændselsolie for at hæve temperaturen på procesvæsker, der strømmer gennem rørformede spoler inde i ovnen. Den leverer den præcise, kontrollerbare varme, der er nødvendig til rå destillation, hydrokrakning, forsinket koksdannelse, katalytisk reformering og hydrobehandling, og den når typisk en termisk effektivitet på 85 til 92 procent, når strålings- og konvektionssektionerne er korrekt designet.

850-1000°C Rørmetal driftsområde til reaktionsservice

85-92 % Typisk termisk effektivitet af en moderne enhed

60-65 % Andel af energiomkostninger i samlede driftsomkostninger

Sådan fungerer et raffinaderifyret varmeapparat

Forbrændingen sker i bunden af ovnen, og varm røggas stiger gennem to forbundne zoner, inden den forlader stablen. Procesvæske kommer ind gennem konvektionsrørene, absorberer restvarme fra røggassen og passerer derefter ind i strålespiralen, hvor den højeste varmeflux forekommer.

Brænder forbrænding

Brændstofgas eller brændselsolie antændes ved gulv- eller vægbrændere og genererer røggastemperaturer, der kan overstige 1300 grader Celsius nær flammezonen.

Radiant Coil Absorption

Strålingsspolen, der er lavet af centrifugalstøbte legeringsrør, absorberer varme hovedsageligt gennem stråling og når rørmetaltemperaturer på 850 til 1000 grader Celsius.

Gendannelse af konvektionssektionen

Finnede konvektionsrør genvinder restvarme fra den opstigende røggas, før den forlader skorstenen, hvilket er en kritisk faktor for den samlede termiske effektivitet.

Manifold, samler og rørføring

Opvarmet væske kommer ud af spolen gennem udløbsmanifolden og samleren, forbundet med rørpladefittings, der leder strømmen til nedstrømsreaktoren eller kolonnen.

To kernekategorier af raffinaderifyrede varmeapparater

Reaktionsvarmer

Opvarmning og katalytiske reaktioner forekommer samtidigt inde i reaktionsrøret ved 850 til 1000 grader Celsius. Anvendes til hydrokrakning og katalytisk reformering, hvor varmeren arbejder sammen med et katalysatorrørsystem for at opretholde reaktionsmiljøet.

Destillationsvarmer

Hæver kulbrintestrømme til en specifik måltemperatur uden at udløse uønskede krakningsreaktioner. Anvendes til rå destillation og separation af aromater, hvor ensartet temperatur på tværs af spolen direkte påvirker produktets skærekvalitet.

I henhold til API 560-standarder omfatter almindelige konfigurationer lodrette cylindriske varmelegemer, vandrette kabinevarmere, kassevarmere med lodrette rør og spiralformede varmelegemer. Lodrette cylindriske varmelegemer tilbyder høj varmeoverførselseffektivitet og ensartet temperaturfordeling. Kabine vandrette batterivarmere har et kompakt fodaftryk. Kassevarmere med lodrette rør giver nem vedligeholdelsesadgang, mens spiralformede spolevarmere minimerer trykfald og tilsmudsningspotentiale ved højviskositet.

Termisk effektivitet: Hvor varmen går

Strålings- og konvektionsgenvinding tilsammen opfanger typisk 85 til 92 procent af brændstofenergitilførslen, mens resten går tabt gennem stablen og ovnhuset. Forbedring af konvektionssektionens design og reduktion af overskydende luft er de to mest effektive håndtag til at indsnævre dette mellemrum.

Strålings- og konvektionsabsorption - 88 %
Stabel røggastab — 8 %
Beklædning og strålingstab — 4 %

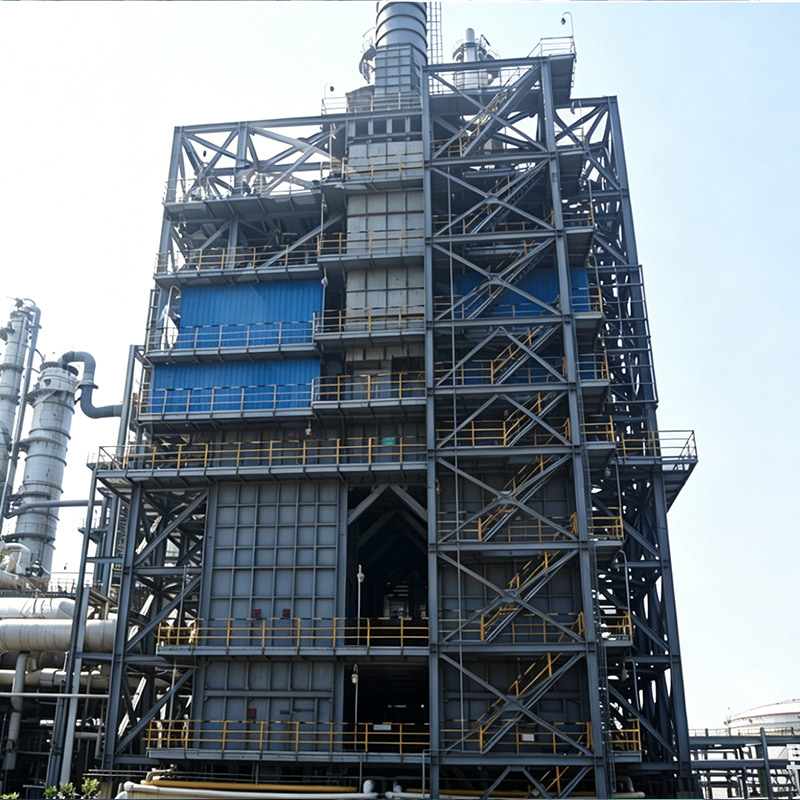

Fyrede varmelegemeprodukter til olieraffineringsindustrien

Hver raffinaderiprocesenhed har brug for en fyret varmelegeme, der er konstrueret til sin egen temperaturprofil, væskeviskositet og tilkoksningstendens. Opstillingen nedenfor dækker de mest almindelige enheder, der findes på tværs af et moderne raffinaderi.

Destillation

Forsinket koksvarmer

Hvor driftsbudgettet går

Brændstof- og energiforbrug dominerer driftsomkostningerne for en fyret varmeovn, hvorfor forbrændingskontrol og renhed i konvektionssektionen har en overordnet effekt på raffinaderiøkonomien.

Brændstof og energi

62 %

Vedligeholdelse og afkokning

15 %

Arbejde og drift

10 %

Katalysator og kemikalier

8 %

Andet

5 %

Produktportefølje efter procesenhed

Produktnavn	Applikationsenhed	Kernefunktion
Fyret varmelegeme til CDU og VDU	Rådestillationsenhed	Opvarmning af råolie til destillationstemperatur til komponentadskillelse
Hydrocracking fyret varmelegeme	Hydrokrakningsenhed	Tilvejebringelse af højtemperaturvarmekilde til hydrokrakningsreaktioner af tung olie
Rester Hydrocracking Heater	Resthydrobehandlingsenhed	Behandling med højt svovlindhold, højt metalrester for at forbedre let olieudbytte
Hydrogen Generation Reformer	Brint produktion Unit	Leverer varme på 1000 grader Celsius til kulbrintedampreformering
Fire-i-en reformerende fyret varmelegeme	Katalytisk reformerende enhed	Integrering af multi-pass reaktionsopvarmning for at forbedre enhedens kompakthed
Forsinket koksvarmer	Forsinket koksningsenhed	Opvarmning af tunge rester til krakningstemperatur til petroleumskoksproduktion
Diesel Hydrotreating Fyret Varmelegeme	Diesel hydrobehandlingsenhed	Forvarmning af råmateriale til hydroafsvovling og denitrifikationsreaktioner
Svovlforbrændingsovn	Svovlgenvindingsenhed	Forbrænding af svovlholdig afgangsgas for at opfylde miljøstandarder

Kokning: Den største trussel mod langtidsdrift

Forkoksning forårsages primært af for høj rørvægsfilmtemperatur, lav væskehastighed og forlænget opholdstid inde i strålespiralen. For hver stigning på 20 til 25 grader Fahrenheit i filmtemperaturen fordobles forkoksningshastigheden ca., hvilket er grunden til, at filmtemperaturstyring betyder mere end den gennemsnitlige bulktemperatur.

Relativ forkoksningshastighedsmultiplikator, når filmtemperaturen stiger over designpunktet

Forebyggelse omfatter forøgelse af massehastigheden for at sænke filmtemperaturen, indsprøjtning af damp for at reducere forkoksningshastigheden med ca. 16 procent og vedtagelse af småflamme-multi-brænderarrangementer for at udjævne varmeflux over reaktionsrørets overflade.

Materialer og ovndele, der bestemmer levetiden

Strålende spole og reaktionsrør

HP-seriens centrifugalstøbeovnsrørkvaliteter såsom HP-50 og HP-Plus forbliver stabile over 950 grader Celsius, hvilket giver højtemperatur-krybemodstand og anti-karburisering for både strålingsspolen og reaktionsrøret.

Konvektionssektionsfinner

Konvektionsrør afbalancerer varmemodstand mod røggaskorrosion, hvilket understøtter effektiv spildvarmegenvinding over hele driftscyklussen.

Manifold, samler og rørark

Manifolden, opsamleren og rørpladen danner forbindelsesnetværket mellem spolegennemløb, fordeler flow jævnt og forhindrer lokal overophedning ved hver ovndelsamling.

Modulær ildfast foring

Letvægts ildfaste fibermoduler erstatter traditionel murstensbeklædning og tilbyder overlegen isolering og hurtigere installation under vendingsarbejde.

Forbrændingskontrol og miljøoverholdelse

Hver stigning på én procent i overskydende luftforhold øger brændstofforbruget med cirka 0,5 procent, med tilsvarende stigninger i NOx- og CO2-emissioner. Præcis overvågning af røggas-iltindhold og rørvægstemperatur gør det muligt for en fyret varmeovn at ramme både forbrændingseffektivitet og emissionsmål på samme tid. Lav-NOx-brændere, der anvender trinvis forbrænding og recirkulation af røggas, kan holde NOx-emissioner under 30 milligram pr. normal kubikmeter.

Opstarts- og nedlukningsfaser indebærer den højeste sikkerhedsrisiko i raffinaderidrift. Pålidelig flammedetektion, automatisk brændstofafbrydelse og ventilationsspærresystemer er standardkrav til konstruktion til fyrede varmelegemeprojekter, og den samme sikkerhedslogik gælder for et fyret varmeapparat til petrokemisk industri, såsom en ethylenkrakningsovn eller en EPC til ethylenkrakningsovn.

Ofte stillede spørgsmål

Q1 Hvilken termisk effektivitet kan en raffinaderifyret varmeovn typisk opnå?

Moderne enheder når typisk 85 til 92 procent termisk effektivitet. Strålingssektionen overfører varme gennem stråling og konvektion, mens konvektionssektionen genvinder restvarme med ribberør. Vedligeholdelse af et passende overskydende luftforhold og rengøring af konvektionsbegroning holder regelmæssigt effektiviteten nær toppen af dette område.

Q2 Hvad er hovedvarmerkonfigurationerne, der bruges i raffinaderier?

Under API 560 omfatter almindelige konfigurationer lodrette cylindriske varmelegemer, kabine vandrette spolevarmere, boksvarmere med lodrette rør og spiralformede spolevarmere. Udvælgelsen afhænger af proceskrav, plotplads og investeringsbudget.

Q3 Hvad er den typiske driftscykluslængde mellem afkokningshændelser?

Forsinkede koksvarmere gennemgår typisk online afkoksning hver 3. til 6. måned, med damp-luft afkoksning omtrent hver 12. måned. Rådestillationsvarmere kan køre 3 til 5 år mellem større afkoksning, afhængigt af råmaterialets kvalitet og brændingskontrol.

Q4 Hvordan påvirker tilsmudsning af konvektionssektionen varmerens ydeevne?

Tilsmudsning fungerer som termisk isolering, reducerer varmeoverførselseffektiviteten, hæver stabeltemperaturen og øger brændstofforbruget. Regelmæssig rengøring med dampsodblæsere er afgørende, og damptørhed skal sikres for at undgå erosionsskader inde i konvektionsbanken.

Q5 Hvad er fordelene ved EPC-entreprise til et fyringsprojekt?

EPC-kontraktering placerer design, indkøb og konstruktion under en enkelt ansvarlig enhed, hvilket forkorter tidsplaner og reducerer omkostningerne til grænsefladestyring sammenlignet med at opdele omfanget mellem separate entreprenører.

Udvælgelsesvejledning efter projekttype

Nye raffinaderiprojekter

Prioriter højeffektive, stærkt automatiserede varmeanlægskonfigurationer for at kontrollere langsigtede driftsomkostninger. Brug højtemperatur-legerede centrifugalstøbte rør i strålingsspolen, korrosionsbestandige ribberør i konvektionssektionen og modulær fiberbeklædning.

Forny projekter

Fokus på potentiale til forbedring af energieffektiviteten og emissionsoverholdelsesveje. Byg et komplet rørvægstemperaturovervågningssystem, planlæg regelmæssig justering af forbrændingsoptimering, og indstil en datadrevet afkogningsplan for at forlænge driftscyklussen.
